ZASTOSOWANIE

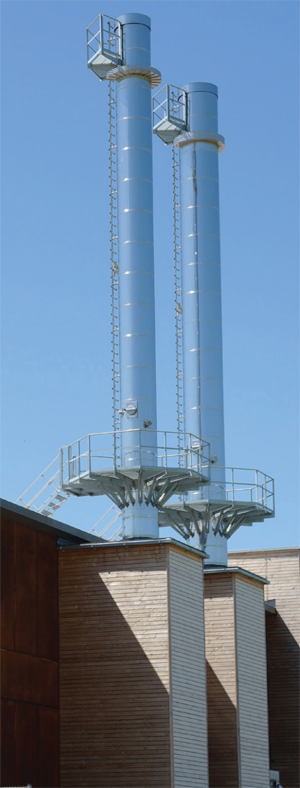

> System FSA jest uniwersalnym, zwartym rozwiązaniem odprowadzania spalin z układów przemysłowych, który nie wymaga kotwienia do ścian budynków.
> Umożliwia wykonywanie smukłych i wysokich kominów dzięki rurze nośnej.
BUDOWA
> Izolowany rdzeń spalinowy (ze stali szlachetnej) wykonywany zgodnie z zaleceniami normy ( EN 13084-6) zainstalowany w sposób umożliwiający dylatację termiczną w statycznej nośnej rurzezewnętrznej.
> Średnica rury nośnej jest określana na podstawie obliczeń statycznych (ciężaru własnego), w razie konieczności na podstawie obciążeń
dynamicznych (drgań poprzecznych, obciążenia wiatrem).
IZOLACJA
> Elementy kotwiące izolację przymocowane są do rdzenia spalinowego
> Wełna izolacyjna zabezpieczona jest przed osuwaniem
WENTYLACJA TYLNA
> Wentylację umożliwia pierścieniowa szczelina znajdująca się pomiędzy zaizolowanym rdzeniem spalinowym a zewnętrzną rurą nośną.
PODEST INSPEKCYJNO - POMIAROWY / DRABINA
> Drabina umożliwia obowiązkową inspekcję oraz czyszczenie komina zgodnie z zobowiązującymi przepisami. Jest ona zamocowana do płaszcza nośnego.
> Podest inspekcyjno - pomiarowy może być wykonany w zakresie kąta pełnego (360˚)
ELEMENTY UZUPEŁNIAJĄCE
> W razie konieczności mogą być zamontowane dysze przyspieszające, czapki deflektora oraz tłumiki dźwięku.
Symbol systemu | FSA |
Układ statyczny | Fundamentowy kosz kotwowy lub kotwiony do budynku |
Element nośny | Rura zewnętrzna nośna |
Budowa | Wielowarstwowa |
Materiał Rdzenia spalinowego | 316Ti / 904L |
Izolacja rdzenia spalinowego | Wełna mineralna z powłoką aluminiową, (blokada pary) |
Izolacja tylna | Tak |
Materiał rury zewnętrznej | 304 lub St 37-2 |
Liczba rdzeni spalinowych | 1 |
Sposób wykończenia powierzchni rury nośnej | Lakierowana, stal ocynkowana, stal szlachetna polerowana, stal szlachetna błyszcząca |
Możliwość podłączenia systemów | - |
Przeznaczony do pracy | Kotły na gaz, paliwo stałe, biomasę, urządzenia BHKW, bloki kogeneracyjne, agregaty prądotwórcze |
